Informations sur les moteurs électriques normalisés

Les moteurs électriques sont généralement normalisés. Ce qui signifie qu'ils sont compatibles entre les différentes marques. Les moteurs normalisés ont un type ''IEC'' (grandeur mécanique) dans lequel on retrouve ensuite des vitesses de rotation standards et des puissances en fonction de ces 2 dernières données.

Vous trouverez, ci-dessous, des informations importantes concernant le choix ou le remplacement d'un moteur électrique.

Lecture rapide d'une plaquette signalétique

Valelectric_plaquette moteur.PNG

Formes de montage

Il existe plusieurs formes de montage pour les moteurs électriques. La forme de montage détermine comment viendra monté le moteur sur l'installation. Il s'agit d'une information très importante qui n'est pas toujours inscrite sur la plaquette signalétique.

Explication des formes de montage

B3 : moteur fixé par des pattes

B5 : grande flasque à l'avant du moteur, les trous sont traversants

B14-1 : flasque moyenne à l'avant du moteur, les trous sont filetés

B14-2 : petite flasque à l'avant du moteur, les trous sont filetés

Selon photos ci-dessous, il est possible de combiner un moteur à pattes avec une flasque.

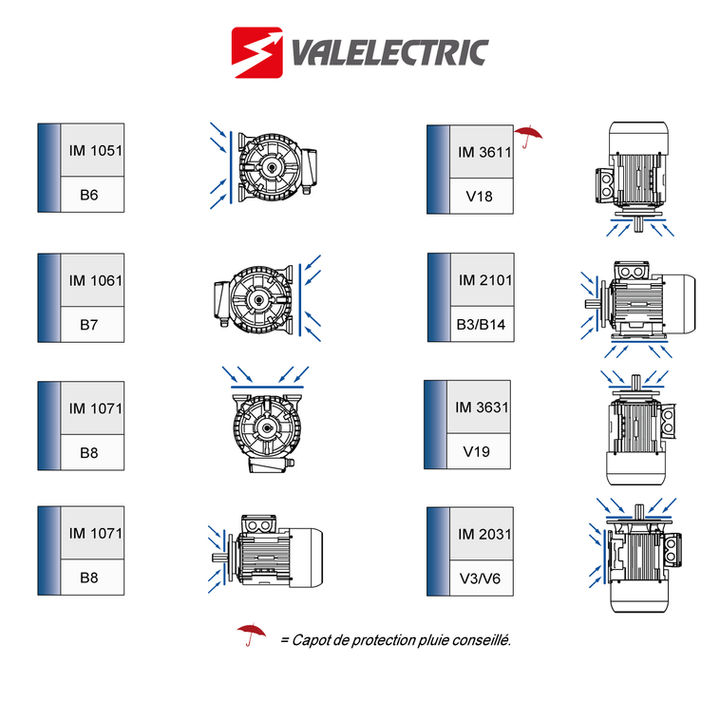

Positions de montage

Après avoir déterminé la forme de montage, il faut également choisir la position de montage du moteur.

Cette dernière indique si le moteur vient monté horizontalement, verticalement axe vers le bas ou le haut, à l'envers, etc.

Dimensions des moteurs

Certaines dimensions (axe, clavette, flasque, entraxe de fixation des pieds, etc.) sont 100% normalisées. D'autres dimensions (longueur, hauteur, largeur, etc.) ne sont pas normalisées et sont dimensionnées selon la fabrication du constructeur.

Il est donc très important de valider les dimensions avant de commander un moteur neuf.

Vous trouverez les dimensions détaillées des moteurs en vente sur notre shop en ligne en suivant ce lien.
